如今，高性能處理器和通用操作系統實時升級的速度，似乎再次引發了嵌入式系統是否仍需要RTOS的討論。答案沒有改變：在相對低端的處理器上只有真正的RTOS能提供一些保障，也就意味著，這些OS可以留在嵌入式環境中。

■ 究竟何時需要實時操作系統？

大多數嵌入式項目是否仍需要實時操作系統？考慮到當今高性能處理器的速度以及適用于Linux，Windows和其他通用操作系統（GPOS）的實時補丁的可用性，這是一個很好的問題。

答案在于嵌入式設備的本質。這些設備通常以數千，甚至數百萬桃這種規模下生產，即使每套硬件成本降低1美元，也能為制造商節省一筆小財富。換言之，這些設備無法負擔數百萬赫茲處理器的成本（更不用說散熱了）。

例如，在汽車遠程信息處理市場，典型的32位處理器的運行頻率約為600兆赫，遠低于臺式機和服務器中常見的處理器。在這樣的環境中，設計用于從低端硬件中提取極其快速、可預測的響應時間的實時操作系統有巨大的經濟優勢。

除了節省成本外，實時操作系統提供的服務使許多計算問題更容易解決，特別是當多個活動競爭一個系統的資源時。例如，考慮一個用戶期望（或需要）立即響應輸入的系統。使用實時操作系統，開發人員可以保證由用戶發起的操作將優先于其他系統活動執行，除非必須首先執行更重要的活動（例如，有助于保護用戶安全的操作）。

還要考慮一個必須滿足服務質量（QoS）要求的系統，例如顯示實時視頻的設備。如果設備的內容交付的任何部分都依賴于軟件，那么它會以用戶認為不可接受的速度體驗掉幀，設備是不可靠的。然而，通過實時操作系統，開發人員可以精確地控制軟件進程的執行順序，并確保以適當和一致的速率進行回放。

■ 實時操作系統不公平

在嵌入式行業中，對實時“硬”時間的需求仍然很普遍。問題是:實時操作系統有什么是GPOS沒有的?而且，對于某些GPOS來說，現在的實時擴展有多有用?他們能提供一個合理的實時操作系統性能嗎？

讓我們從任務調度開始。在GPOS中，調度程序通常使用“公平”策略將線程和進程分派到CPU。這樣的策略可以實現桌面和服務器應用程序所需的高整體吞吐量，但不能保證高優先級、時間緊迫的線程優先于低優先級的線程執行。

例如，GPOS可能會降低分配給高優先級線程的優先級，或者為了保證系統中其他線程的公平性而動態調整線程的優先級。因此，高優先級線程可能被低優先級線程搶占。此外大多數GPOS具有無界的調度延遲:系統中的線程越多，GPOS調度一個執行線程所需的時間就越長，這些因素中的任何一個都可能導致高優先級線程錯過最后期限，即使是在高速CPU上。

此外，高優先級線程可以不間斷地運行，直到它完成它需要做的事情，當然，除非它被一個更高優先級的線程搶占。這種方法被稱為基于優先級的搶占式調度，允許高優先級線程滿足其最后期限，即使許多其他線程正在爭奪CPU時間。

■ 搶占式內核

在大多數GPOS中，os內核是不可搶占的。因此，高優先級用戶線程永遠不能搶占內核調用，而是必須等待整個調用完成—即使調用是由系統中優先級最低的進程調用的。此外，當驅動程序或其他系統服務（通常在內核調用中執行）代表客戶端線程執行exe剪切時，所有優先級信息通常都會丟失。這種行為會導致不可預知的延遲，并阻止關鍵活動按時完成。

另一方面，在實時操作系統中，內核操作是可搶占的。與在GPOS中一樣，在時間窗口中可能不會發生搶占，在設計良好的實時操作系統中，這些窗口非常短，通常是數百納秒的順序。此外，實時操作系統對搶占延遲和中斷禁用的時間設置了一個上限；這個上限允許開發人員確定最壞情況下的延遲。

為了實現一致的可預測性和關鍵活動的及時完成這一目標，實時操作系統內核必須盡可能簡單優雅。實現這種簡單性的最佳方法是設計一個內核，該內核只包含具有短執行路徑的服務。通過從內核中排除工作密集型操作（例如進程加載）并將其分配給外部進程或線程，實時操作系統設計器可以幫助確保通過內核的最長不可搶占代碼路徑上存在上限。

在一些GPOS中，內核增加了一定程度的搶占性。然而，不可能發生搶占的時間間隔仍然比典型實時操作系統中的時間間隔長得多；任何此類搶占時間間隔的長度將取決于GPOS內核中任何模塊（例如，網絡）的最長關鍵部分。此外，一個可搶占的GPOS內核不會處理其他可能造成無限延遲的條件，例如，當客戶端調用驅動程序或其他系統服務時發生的優先級信息丟失。

■ 避免優先級反轉

在GPOS中，甚至在實時操作系統中，低優先級線程可能無意中阻止高優先級線程訪問cpu，這種情況稱為優先級反轉。當發生無限優先級反轉時，可能會錯過關鍵的最后期限，從而導致從異常系統行為到徹底失敗的結果。不幸的是，在系統設計過程中，優先級反轉常常被忽略。優先級反轉的例子很多，其中包括1997年7月火星探險者項目。

一般來說，當兩個不同優先級的任務共享一個資源，而高優先級的任務無法從低優先級的任務獲得資源時，就會發生優先級反轉。為了防止這種情況超過有限的時間間隔，實時操作系統可以提供GPOS中不可用的機制選擇，包括優先級繼承和優先級上限模擬。我們不可能公正地對待這兩種機制，所以讓我們關注一個優先級繼承的例子。.

首先，我們必須考慮任務同步如何導致阻塞，以及阻塞如何反過來導致優先級反轉。假設兩個任務正在運行，任務1和任務2，并且任務1具有更高的優先級。如果任務1已準備好執行，但必須等待任務2完成活動，則會阻塞。此阻塞可能是由于同步造成的；例如，任務1和任務2共享由鎖或信號量控制的資源，而任務1正在等待任務2解鎖該資源。或者，可能是因?yàn)槿蝿?wù)1正在請求任務2當前使用的服務。

阻塞允許任務2運行，直到發生任務1正在等待的條件（例如，任務2解鎖兩個任務共享的資源）。此時，任務1開始執行。任務1必須等待的總時間稱為阻塞因子。如果任務1要滿足其任何時間限制，則此阻塞因子不能隨任何參數（例如線程數或系統輸入）而變化。換句話說，阻塞因子必須是有界的。

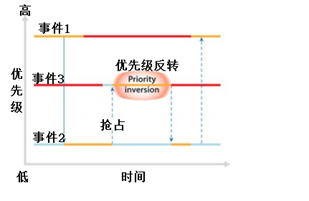

現在讓我們介紹第三個任務，任務 3，它的優先級高于任務 2，但低于任務 1（參見圖1）。如果任務3在任務2執行時準備好運行，則它將搶占任務2，并且任務2將無法再次運行，直到任務3阻塞或完成。當然，這個新任務會增加任務1的阻塞因子；也就是說，它會進一步延遲任務1的執行。搶占引入的總延遲是一個優先級反轉。

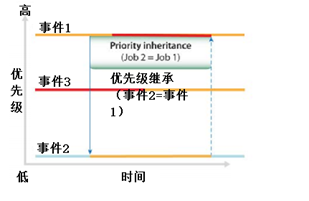

圖2 任務2繼承任務1的較高優先級，從而防止任務3搶占任務2。任務3不再延遲任務1的執行。

■ 分區調度器

對于許多系統，保證資源可用性是至關重要的。如果一個關鍵的子系統被剝奪了，比如說，CPU周期，那么這個子系統提供的服務對于用戶來說就變得不可用了。例如，在拒絕服務(DoS)攻擊中，惡意用戶可以用需要高優先級進程處理的請求轟炸系統。這個進程可能會使CPU超載，使其他進程的CPU周期中斷，從而使系統對用戶不可用。

安全漏洞并不是進程饑餓的唯一原因。在許多情況下，向系統添加軟件功能會將系統推向“崩潰的邊緣”，并使現有的應用程序占用大量CPU時間。及時運行的應用程序或服務不再按預期或要求作出響應。從歷史上看，解決這個問題的唯一辦法要么是改造硬件，要么是重新編碼(或重新設計)軟件——兩者都是不受歡迎的選擇。為了解決這些問題，系統設計人員需要一個分區方案，通過硬件或軟件強制執行CPU運算，以防止進程或線程獨占其他進程或線程所需的CPU周期。由于實時操作系統已經提供了對CPU、內存和其他計算資源的集中訪問，所以實時操作系統是執行CPU分區運算的最佳選擇。

有些實時操作系統提供一個固定的分區調度器。使用此調度器，系統設計人員可以將任務劃分為組或分區，并為每個分區分配一定百分比的CPU時間。使用這種方法，任何給定分區中的任務消耗的CPU時間都不會超過分區靜態定義的百分比。例如，假設一個分區分配了30%的CPU。如果該分區中的進程隨后成為拒絕服務攻擊的目標，那么它消耗的CPU時間將不超過30%。這個分配的限制允許其他分區保持其可用性;例如，它可以確保用戶界面(例如遠程終端)保持可訪問性。因此，操作員可以訪問系統并解決問題，而不必按下復位開關。

然而，這種方法有一個問題。因?yàn)檎{(diào)度算法是固定的，所以一個分區永遠不能使用分配給其他分區的CPU周期，即使這些分區沒有使用它們分配的周期。這種方法會浪費CPU周期，并阻止系統處理峰值需求。因此，系統設計者必須使用更昂貴的處理器，容忍更慢的系統，或者限制系統能夠支持的功能數量。

■ 自適應分區
